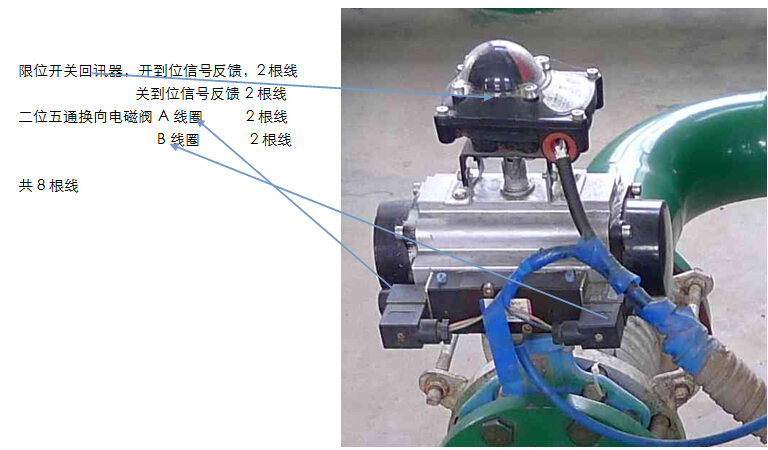

双作用气动阀门配二位五通双线圈电磁阀工作原理，双电控电磁阀通过两侧电磁线圈的得电、失电来控制阀门的开闭，当一个线圈失电，另一个未得电时可以保持阀芯当前位置不动，称为有记忆功能的阀。

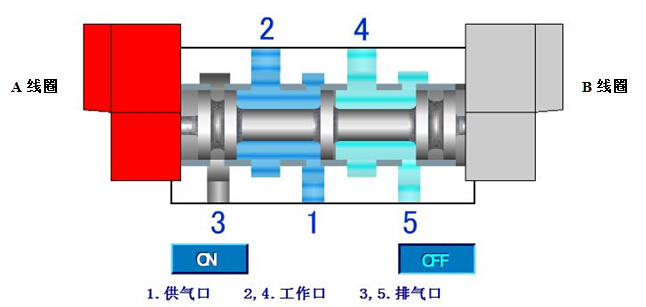

　　1 孔：气源进气口，5公斤
　　2 孔：与气动阀2孔连接
　　4 孔：与气动阀4孔连接
　　3 孔，5 孔：对应2孔，4孔排气

　　当电磁阀A线圈得电时，2 孔进气，4 孔排气。气动阀门执行器逆时针转动，阀门打开。当A线圈断电，B线圈未得电时，气动阀门仍保持当前位置。A线圈只需得电一次，阀门打开，功耗低。

　　当电磁阀B线圈得电时，4 孔进气，2 孔排气，气动阀门执行器顺时针转动，阀门关闭

　　当B线圈断电，A线圈未得电时，气动阀门仍保持当前位置。B线圈只需得电一次，阀门关闭，功耗低。

　　如A线圈、B线圈同时得电，阀门不动作，保持原位。
